Alla kuvia OH-säätäjien projektien etenemisestä.
Kuvat julkaistu a.o. rakentajien luvalla. © kuvaajat 2005.

Olavi, OH6KWV:

Kuva 1.
Pääpiirikortti. Vain toroidit
puuttuvat...

Kuva 2.
Pääpiirikortti.
Toinen kuvakulma.
Vain toroidit
puuttuvat...

Kuva 3.
Näytön
piirikortti
kalustettuna
Kuva 4.
Rigi viittä vaille valmiina! Kuuntelee ja lähettää!
Kuva 5.

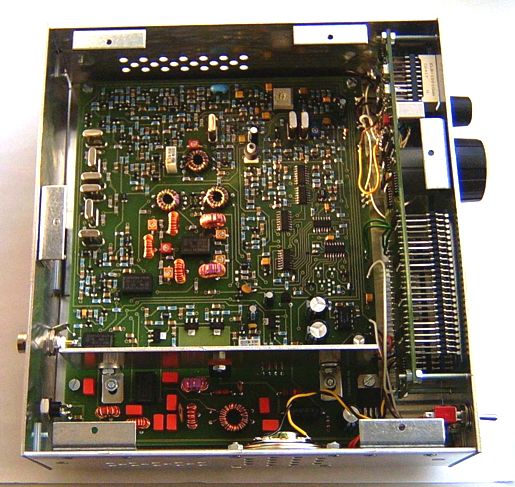

Rigi päältä valmiina. VFO kelan päällä ei ole suojapurkkia vielä (helpompi mitata taajuutta taajuuslaskimella). Näyttö tarvitsi vähän suuremman ohjauksen joten ohitin 560 ohmin vastuksen konkalla... Tiedä häntä onko kovin elegantti ratkaisu mutta toimii... Kyllä tästä hyvä värkki tulee kotipuoleen kesärigiksi.
Kuva 6.
Rigi päältä valmiina. Toinen kuvakulma.
