Alla kuvia OH-säätäjien projektien etenemisestä.
Kuvat julkaistu a.o. rakentajien luvalla. © kuvaajat 2005.

Teemu, OH6HGN: (uusia lopussa...)

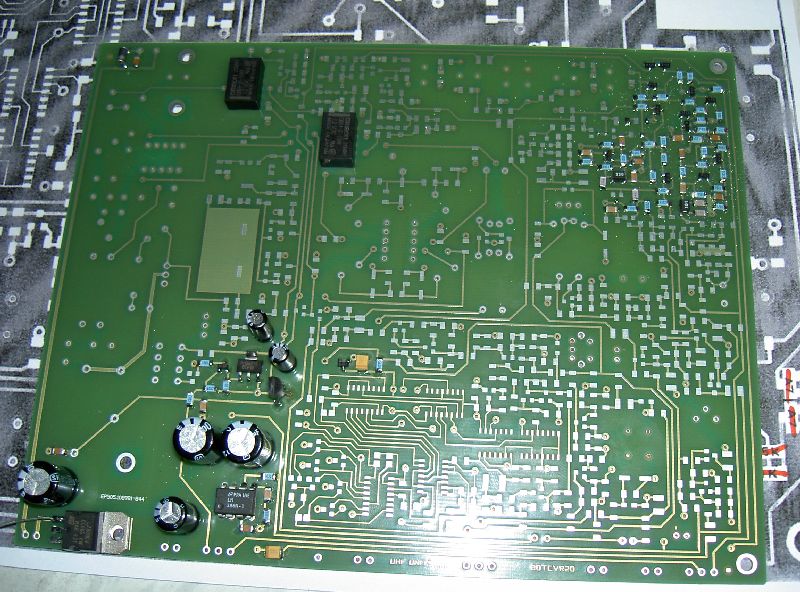

Kuva 1.

Pääpiirikortti kahden
tunnin työn
jälkeen...

Kuva 2.

Sekoittajan
muuntajat
ja bandin vaihtoreleet asennettuna.

Oikealla
SMD-
kalustusta.

Ylälaidassa
näkyy
kidesuodin

Kuva 3.

Sekoittajan muuntajat
ja bandisuotimet
lähikuvassa.
Kuva 4.

Sekoittajan muuntajat
ja bandisuotimet.

Oikealla
SMD-
kalustusta.

Ylälaidassa
näkyy
kidesuodin

Tässä Teemulta videopätkiä vastaanottimen testauskesta!!

(tarvitset esim. WINAMP
-soittimen)


CQ 80 de...
(1,4 Mb AVI-file)


Listening...
( 3 Mb AVI-file)


More listening
(3 Mb AVI-file)

Kuva 5.

Lähes valmis pääpiirikortti
Kuva 6.

Lähes valmis näyttökortti
Kuva 7.

Näyttökortin toinen pää...
Kuva 8.

Näyttökortin sovitus etupaneliin
Kuva 9.

Korttien johdotusta ja mekaansta asennusta laatikkoon
Kuva 10.

Korttien johdotusta ja mekaansta asennusta laatikkoon, toinesta kuvakulmasta.
Kuva 11.

Tässä rakentamani taustavalo päällä....
Kuva 12.

Ja tässä pois päältä....
